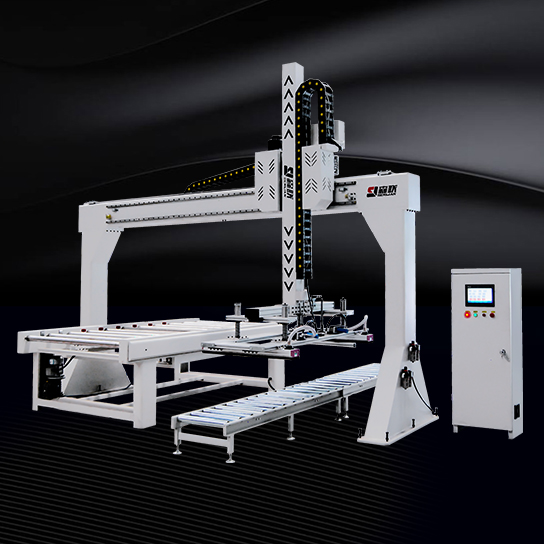

龍門式自動上下料機械手
龍門式自動上下料機械手型號： TNZ
龍門式自動上下料機械手特點：
整機以龍門式結構為主，可穿插至涂裝生產線上下料端，通過機械手真空吸附抓放重型大板，實現快速自動化上下料，持續穩定涂裝生產提高效率，節約繁重人力。
龍門式自動上下料機械手應用領域：
家具大板、硅酸鈣板、水泥纖維板、大理石等領域

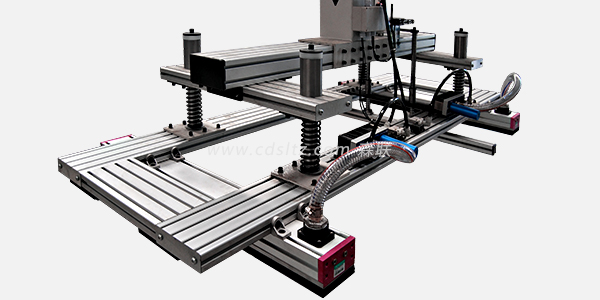

真空吸盤抓取
氣動數控雙排吸附
龍門式自動上下料機械手采用氣動式全電腦控制真空吸盤，準確識別板材中心位置，雙排二十組吸盤壓貼板材瞬間抽空空氣形成真空，牢牢吸附住板材，快速提升沿軌道運行，在目的端通過瞬間釋放空氣解除真空狀態實現板材放置。循環往復完成機械上下料動作，上下料防粘黏抖動，代替人工抬板工序?qū)崿F(xiàn)高效持續的涂裝生產。
細節品質 智能高效
PLC人機界面 整機傳動可視化觸屏調控
兩軸聯動 曲線行程更加高效
CTM真空發生器
配合對中輸送機抓取板件
應用展示 平穩輸送
機械手自動識別吸附板材
機械手抓取板材弧線行進
機械手精準放置板材輸送
機械手弧線歸位勻速下降
龍門式自動上下料機械手 TNZ 技術參數
| 自動上下料機械手 TNZ | 加工寬度600mm-1300mm |
| 設備尺寸 | 4600*2200*4500mm |
| 設備毛重 | 2300kg |
| 加工長度 | ≤2500mm |
| 加工長度 | ≥300mm |
| 抓放重量 | 150kg |
| 設備功率 | 4.75kw 380V 50HZ |
| 工作氣壓 | 0.4-0.6Mpa |
| 輸送皮帶 | 0.75kw T3mm |
| 電機變頻 | DELTA*2 shihlin*1 |
